在電力鐵塔和變電站架構的整體方案中，如果說塔架是“骨架”，導線是“血管”，那么電力金具（Electric Power Fittings）就是連接、固定和保護這些部件的“關節”與“肌肉”。

一、 什么是電力金具？

電力金具是連接和組合電力系統中各類裝置，起到傳遞機械荷載、耐受電氣負荷及起到某種防護作用的金屬附件。

從第一性原理出發，金具的核心價值只有三個：

1. 連接與固定：把導線掛在塔上，把絕緣子串聯起來。
2. 力學傳遞：承受導線的張力、重力以及風擺動能。
3. 電氣防護：改善電場分布，防止電暈，保護導線不被震斷。

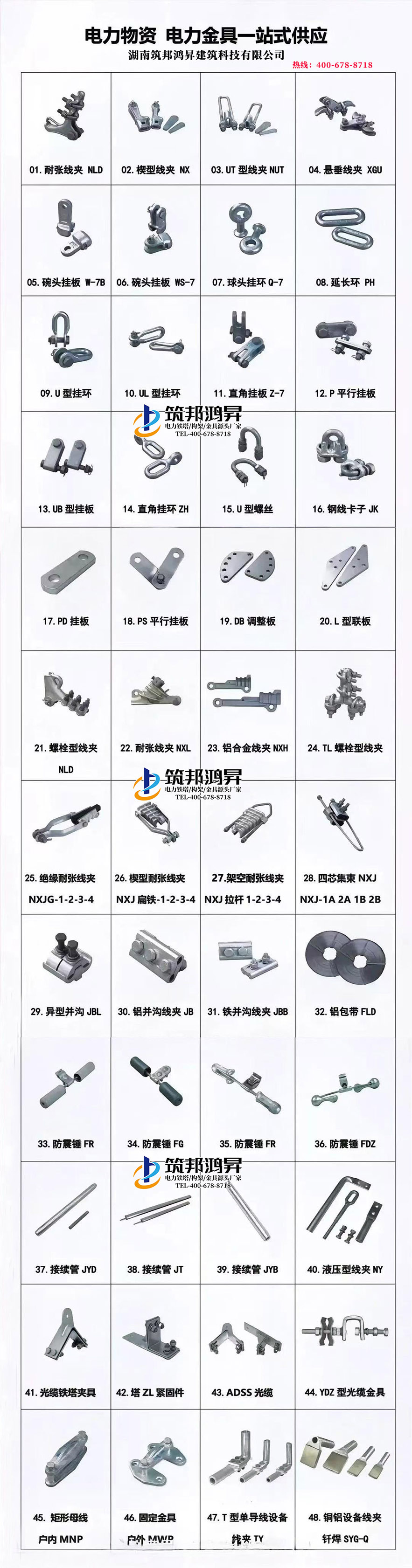

二、 電力金具的六大分類

根據功能和結構的不同，國家標準將電力金具分為以下幾大類：

1. 懸吊金具（Suspension Fittings）

主要用于將導線或地線懸掛在直線桿塔的絕緣子串上。

• 代表產品：懸垂線夾。
• 作用：支撐導線重量，并允許導線在一定范圍內擺動以緩解應力。

2. 錨固金具（Tension Fittings）

又稱緊固金具，用于將導線末端固定在耐張桿塔的絕緣子串上，主要承受導線的全部張力。

• 代表產品：耐張線夾、楔型線夾。
• 作用：它是線路中的“受力大戶”，必須具備極高的機械強度。

3. 連接金具（Connecting Fittings）

專門用于將絕緣子、線夾、桿塔構件組合成串。

• 代表產品：球頭板、碗頭掛板、U型掛環、直角掛板。
• 特點：這類金具就像“鎖扣”，互換性強，必須符合標準化尺寸。

4. 接續金具（Splicing Fittings）

專門用于導線與導線之間的連接，或地線的接續。

• 代表產品：液壓接續管、并溝線夾。
• 要求：不僅要承受機械拉力，還要保證良好的導電性能，接觸電阻要極小。

5. 防護金具（Protective Fittings）

用于減輕導線振動或改善高壓線路的電氣性能。

• 代表產品：防震錘（減輕風振）、預絞絲、屏蔽環（均壓環）。
• 作用：它們是電網的“減震器”和“保護傘”。

6. 接地金具（Grounding Fittings）

用于將鐵塔、避雷線與大地連接，確保雷擊電流順利入地。

• 代表產品：接地棒、接地線夾。
